上海瑞璞RH精炼顶枪自带钢水温度监测系统

一、技术背景

目前的真空精炼顶枪具有吹氧、喷吹燃气加热等功能，不具有对钢水和耐材在线测温功能。公知的钢水的测温方法为由操作工手持测温枪或用自动测温枪，将常规测温探头插入到钢水中进行测温，每次测温操作必须更换和消耗测温探头，增加生产成本，工作强度大。

目前对耐材的测温通常采用热电偶或手持红外测温枪来测温，热电偶只能设置在真空槽侧壁，无法测出更关键的真空槽底部耐材温度；手持红外测温枪的测温方式可以检测与真空槽底部耐材温度接近的浸渍管内壁耐材温度，但无法做到连续测温，而且必须站在真空槽的正下方操作，有一定危险性。

二、产品概述：

根据现场需求，需要实现视频监视及钢水温度测量两种功能。即一套水冷摄像机监视系统、一套红外测温仪系统。

1、瑞璞水冷耐高温监控摄像机

上海瑞璞RH 顶枪摄像机用于视频监控 RH 钢水真空处理过程，其微型摄像探头装配在顶枪喷嘴上，通过顶枪升降可以高清晰地观察真空槽内部的顶枪加热去冷钢、钢水吹氧脱碳、合金加料和钢水环流状况。独特的防护结构可以保证摄像探头在前端环境温度高达 1600℃、高真空、钢水强烈喷溅和强电磁干扰的恶劣环境下工作。这种摄像装置具有高温图像清晰，性能稳定，结构坚固精巧， 安装使用方便，维护工作量小和使用寿命长的特点。

技术数据

¾ 电 源：AC100-240V/DC12V 1A

¾ 吹扫气体：0.4MPa 20Nm3/h 氮气/氩气

¾ 环境温度：前端最高 1600℃

¾ 工作压力：内部最大 1.0MPa

¾ 安装接口：M27×2 或 G3/4

¾ 电视制式：彩色 PAL 或 NTSC

¾ 分 辨 率：水平 650 线

¾ 快门速度：自动 1 秒至 1/100,000 秒

¾ 白 平 衡：自动/手动

¾ 摄像视角：30º-50º

¾ 视频调整：OSD 模块

¾ 电缆长度：12-48 米

型号：RPSX-DQ-24M

2、瑞璞测温系统：

RP系列测温系统，是一款高性能、智能化的双色红外测温仪。它具有坚固的外形，采用304不锈钢机芯，可选装带吹扫和冷却功能的304不锈钢防护套。它使用手动调焦镜头，消色差组合滤镜，高可靠性电路设计（低温漂、全数字化测量设计方案）和软件设计（环境温度的补偿、实时信号处理、异常信号处理）。这些特殊的设计使RP系列双色测温仪可满足各种苛刻工业现场和精确温度控制的使用需求。

型号：RP-SR-6016

测量范围：600-1600℃

温度测量精度：±0.5%

最大测量距离：≤20m

电源：220VAC，50Hz，1kW

三、监测系统方案：

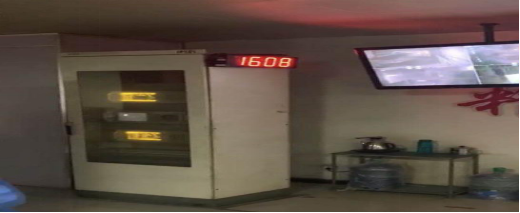

根据现场需求及所采用的产品特性，将水冷耐高温摄像机和双色红外测温仪进行集成设计如下图（简图）所示，温度显示可单独液晶屏显示也可在视频监控画面进行实时滚动：
